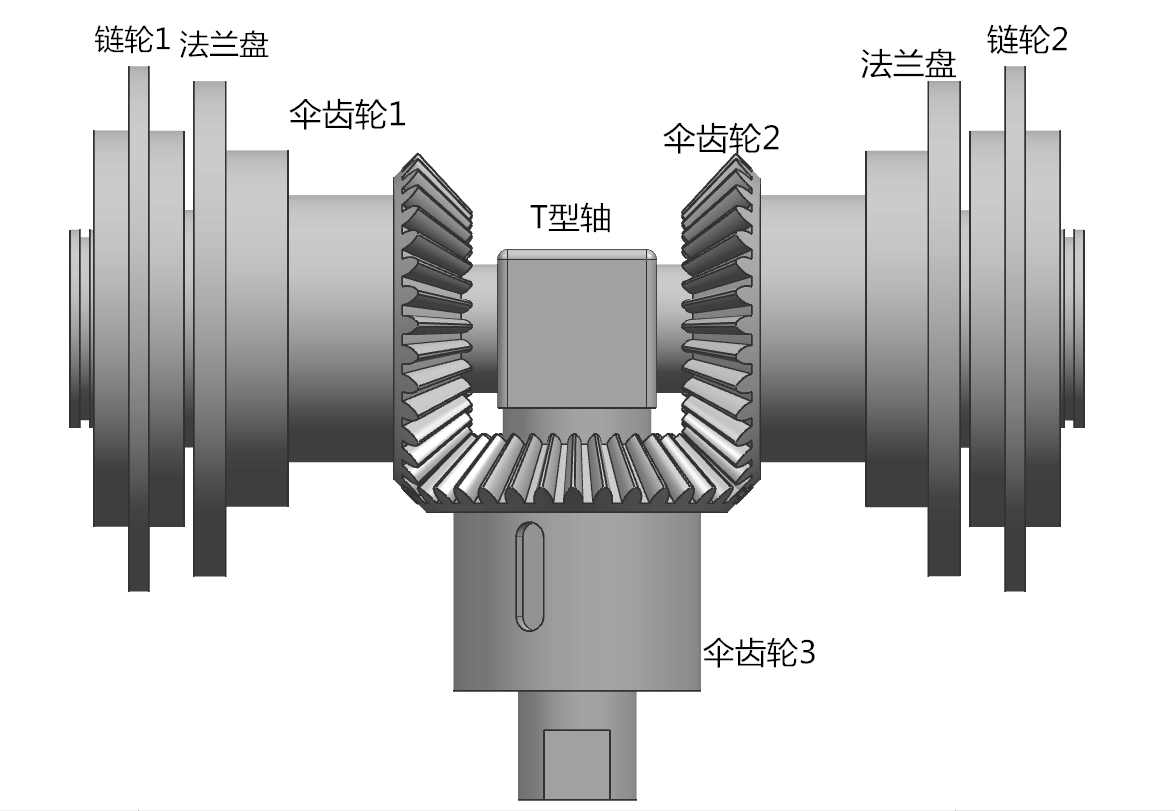

一、方案配置流程 如右圖是一個差動齒輪機構，該結構應用于儀表設備中，最左最右的鏈輪提供動力輸入，驅動傘齒輪3做旋轉與擺動動作。需要測量的是傘齒輪3受到的扭矩。初步計算傘齒輪3上受到的扭矩最大為20NM。 針對以上特征，采取應變片直貼的方案，該方案分為三個步驟二、系統功能該測試方案主要是利用應變片的受力發生電信號變化定制的方案，在傘齒輪受到扭矩發生形變，該形變使特定位置的應變片產生相應的電阻變化，最后傳送到SGV調理，給出客戶所需要的模擬信號三、主要板塊描述1、應變片貼片項目應變片的工作原理：形變量與電阻變化呈現出標準的線性比。使傘齒輪受扭矩力直接的反應成電信號，傳遞到后期處理。該方案提供應變片貼片工作，貼片工件為傘齒輪1。產品的結構參數見附件。基本要求是：參數單位 技術指標 1)量程N(yùn)m 302)精確度≤ %F·S ±0.53)靈敏度 mV/V2.0±0.01 4)非線性 ≤ %F·S ±0.5 5)滯后 ≤ %F·S ±0.5 6)重復性 ≤ %F·S ±0.3 7)蠕變 ≤ %F·S / 30min±0.3 8)零點輸出≤ %F·S±1 9)零點溫度系數 ≤ %F·S / 10℃±0.2 10)靈敏度溫度系數 ≤ %F·S / 10℃ ±0.2 11)工作溫度范圍 ℃ -20℃ +80 ℃ 12)推薦激勵電壓 V 10V2、放大器SGV 可與各種電阻應變式、陶瓷壓阻式、擴散硅壓阻式傳感器配套使用，實現對力、壓力、重量、 位移、扭矩、液位等物理量轉換變送。多種封裝模式例如塑料，噴塑，及鑄鋁以實現不同場合的應用。...
