????? 一、概述

每個新的傳感器或測試系統必須進行標定校準，以確定其性能和準確性。 由于漂移，可能有未檢測到的損壞以及正常的磨損，所以還需要定期重新校準傳感器。

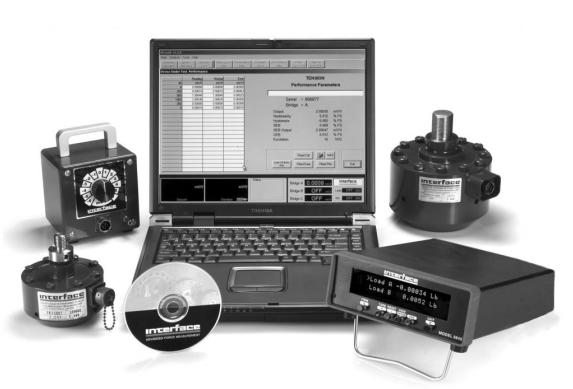

黃金標定系統是一個完整的基于PC的系統，用于校準稱重傳感器和扭矩傳感器。 單獨的軟件可用于稱重傳感器的校準。 利用數十年來對成千上萬個稱重傳感器進行力校準獲得的經驗，該系統提供了最先進的精度。 該系統易使用，只需很少的培訓即可進行校準。

????? 二、操作

選擇9840雙通道儀表，一個通道連接到標準力傳感器，一個通道連接到被校準的力傳感器。儀表通過USB接口連接到計算機上。該系統可設置多達39個校準點，并將自動記錄存檔數據和計算結果。黃金標定系統結合了高精度稱重傳感器信號調節，標準稱重傳感器和最新的校準軟件。在此系統中，標準稱重傳感器與稱重傳感器對齊放置，以便在液壓或機械力測試機中進行校準。系統手動或自動逐步執行一系列測試點，然后計算性能指標（例如線性和滯后），存儲數據并創建測試報告。

????? 三、系統配置

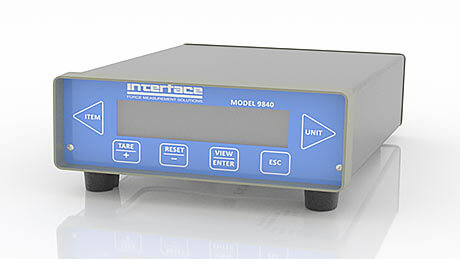

????? ?1、9840型雙通道儀表

?

????? ?24位分辨率

????? ?+/- 999,999計數雙極顯示

????? ?非線性度<±0.005％

????? ?可存儲多達25個傳感器的校準數據

????? ?快速直接模擬輸出

????? ?可擴展模擬輸出

????? ?全雙工RS232C

????? ?峰值/谷值

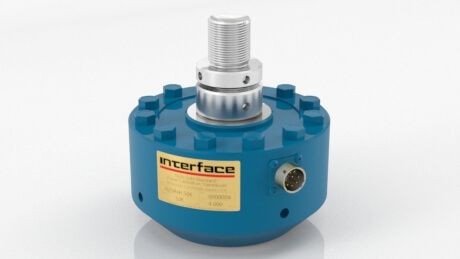

? ? ? ? 2、標準稱重傳感器

????? ?黃金標準拉力和壓力在一個單位

????? ?0.01%蠕變

????? ?高輸出-4 mV/v

????? ?高精度底座

????? ?±0.0008%/?F-max溫度效應對輸出的影響

????? ?出廠安裝校準適配器

????? ?3次運行NIST可追溯校準

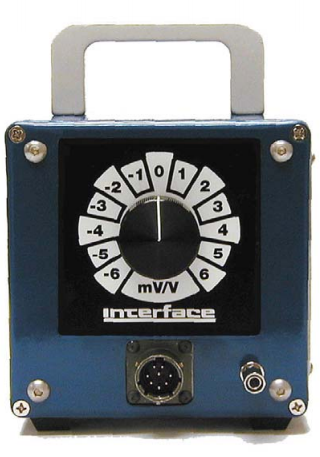

????? ?3、Cx-0440傳輸標準模擬器

????? ?最精確的稱重傳感器模擬器。

????? ?堅固耐用的設計

????? ?特殊的低熱電動勢構造

????? ?儀器替代測試

????? ? 4、ICS-202 軟件?

?

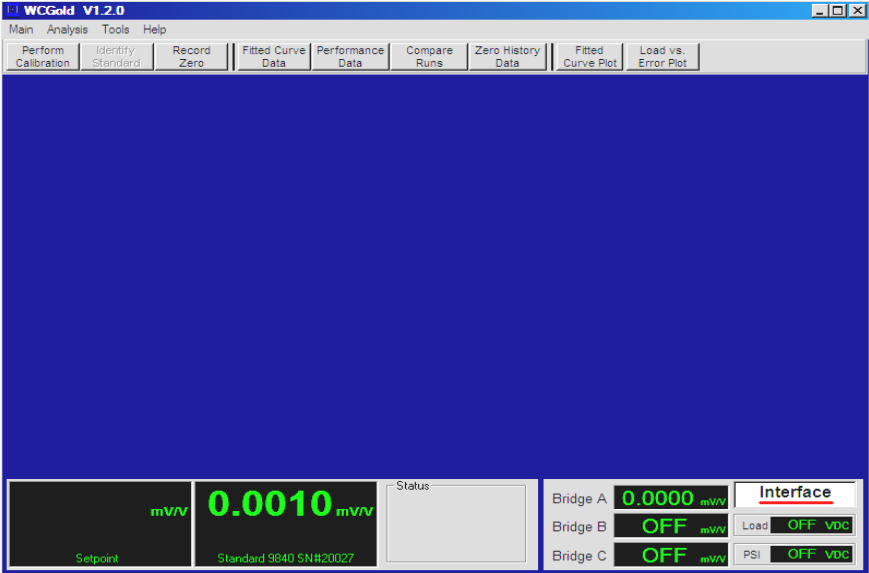

稱重傳感器校準系統軟件----打開屏幕

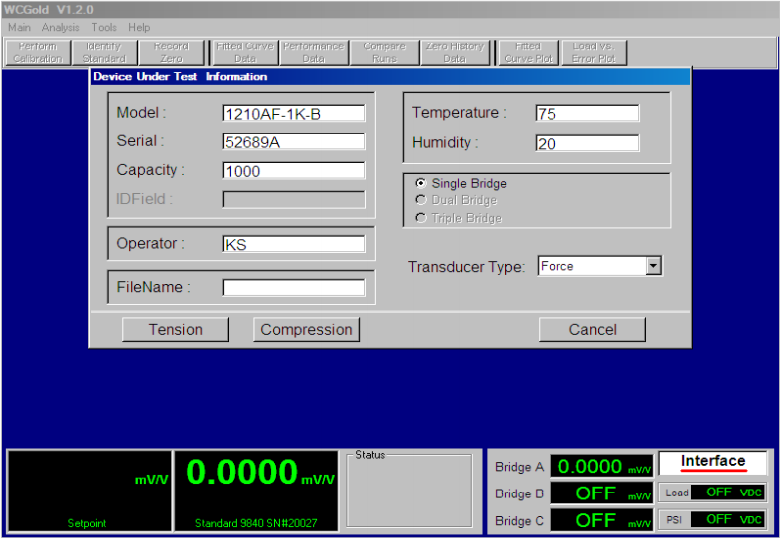

傳感器參數設定

?

?

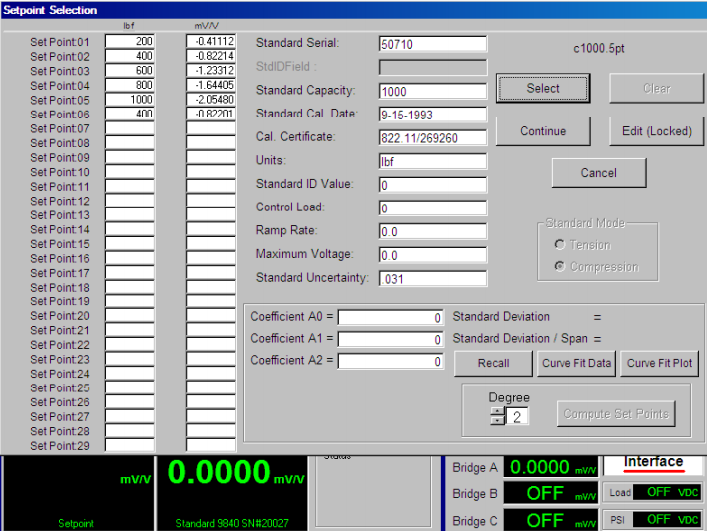

設定值輸入

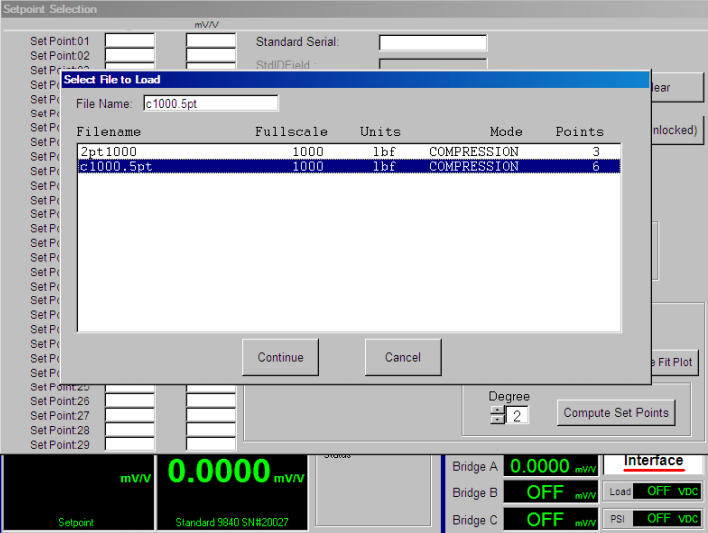

設定點文件選擇

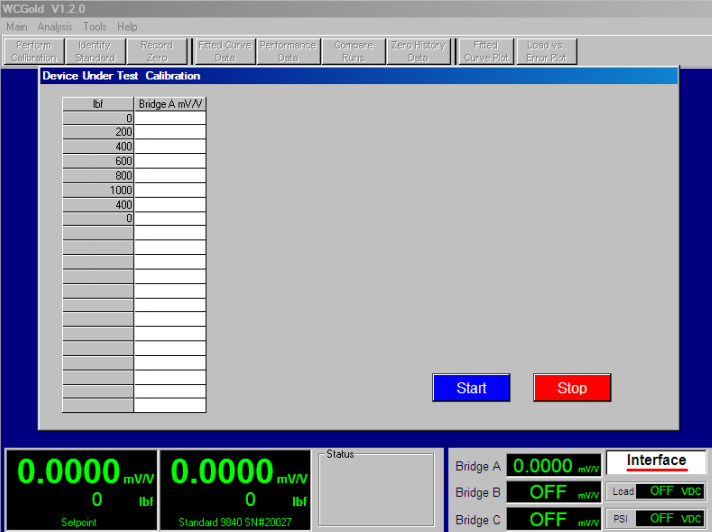

開始校準

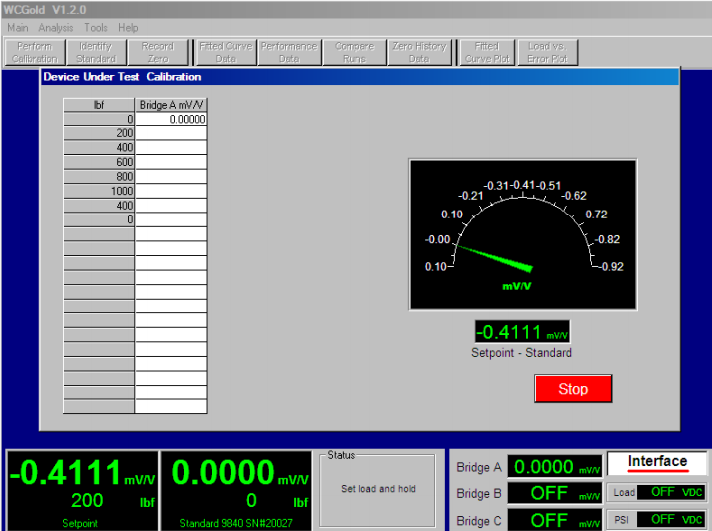

校準

完成校準

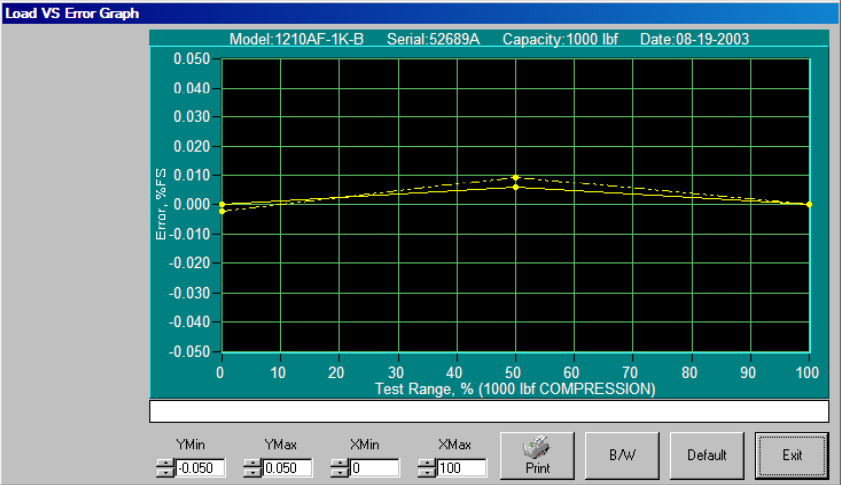

誤差曲線

?

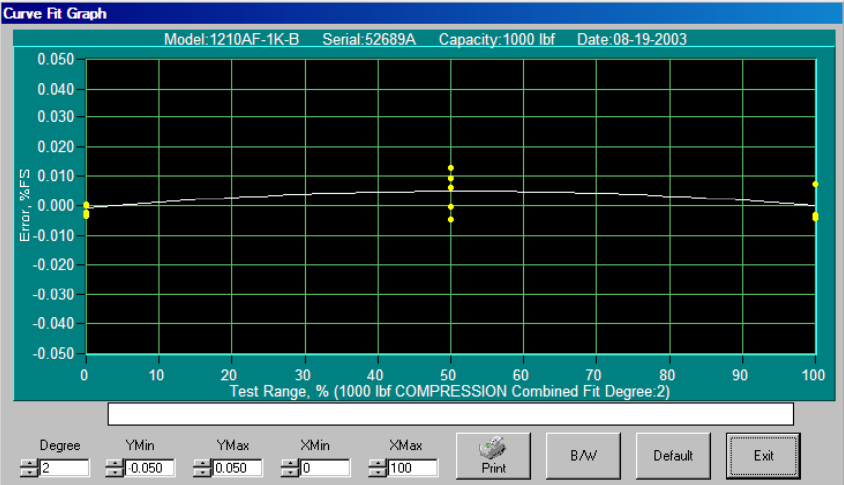

擬合曲線

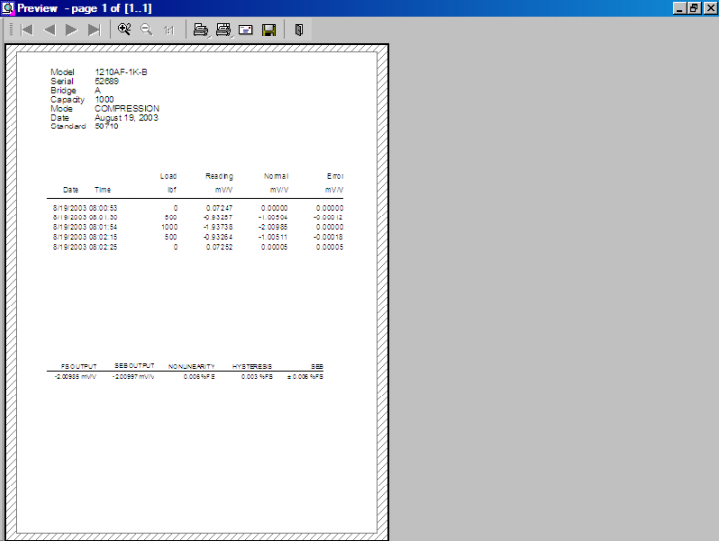

生成報告

??

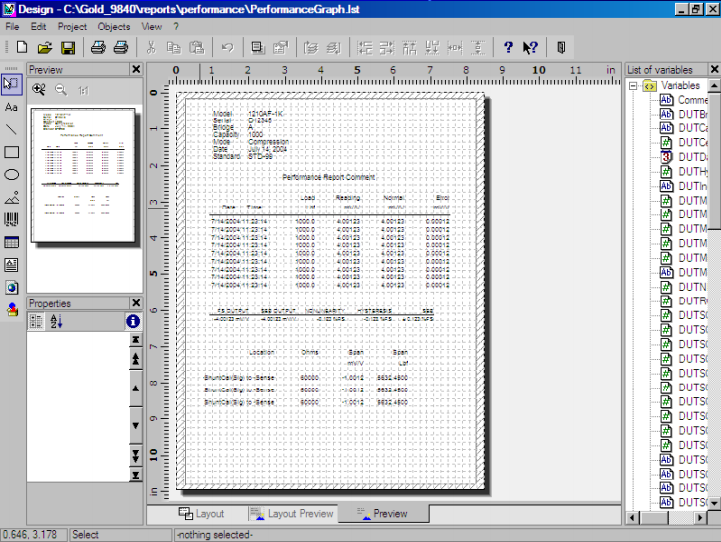

自定義報告設計

????? ?軟件包括29個下降點或上升點

????? ?多項式曲線擬合1到5次方程

????? ?非線性，滯后，不對稱，不重復性，實際輸出，組合誤差和SEB輸出

????? ?負載點可以根據您的測試規格進行預設

????? ?黃金標定軟件可測量特定負載點的精確負載輸出

????? ?可以將較早運行的結果與當前運行結果進行比較

????? 四、總結

該黃金標定系統將成為世界最精確的力學校準系統，軟件內部下拉菜單和一步步的指導給操作人員很快的上手時間，可以將一般的校準時間縮短至50%至90%。黃金標定系統適用于各種剛性和便攜式系統的設計配置。我們提供的應變計傳感器校準系統幾乎滿足所有的力測量應用，包括定制設計。
