壓阻式壓力傳感器工作原理

當傳感器處在壓力介質中時，介質壓力作用于波紋膜片上，其中的硅油受壓，硅油將膜片的壓力傳感給半導體芯體。受壓后其電阻值發生變化，電阻信號通過引線引出。不銹鋼波紋膜片殼體感受壓力并保護芯體，因而壓阻式壓力傳感器能在腐蝕性的介質中感應壓力信號。

壓阻式壓力傳感器一般通過引線接入惠斯登電橋中。平時敏感芯體沒有外加壓力作用，電橋處于平衡狀態（稱為零位），當傳感器受壓后芯片電阻發生變化，電橋將失去平衡。若給電橋加一個恒定電流或電壓電源，電橋將輸出與壓力對應的電壓信號，這樣傳感器的電阻變化通過電橋轉換成壓力信號輸出。

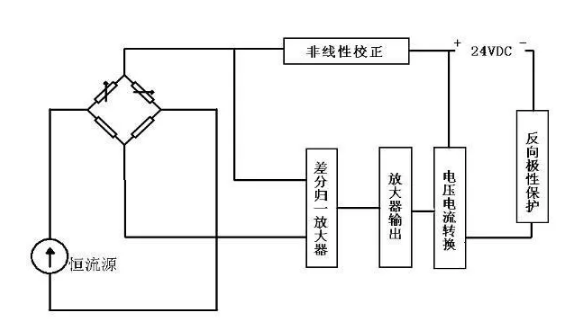

出現在大部分壓力傳感器用制造集成電路的方法，形成四個電阻值相等的電阻條，并將它們連接刻制成惠斯登電橋。惠斯登電橋采用恒流供電，這樣電橋的輸出不受溫度的影響，惠斯登電橋檢測出電阻值的變化，經過差分一化放大器，輸出放大器放大后，再經過電壓電流的轉換，變換成相應的電流信號，該電流信號通過非線性校正環路的補償，即產生了輸入電壓成線性對應關系的4～20mA的標準輸出信號。

?

為減小溫度變化對芯體電阻值的影響，提高測量精度，壓力傳感器都采用溫度補償措施使其零點漂移、靈敏度、線性度、穩定性等技術指標保持較高水平。

壓阻式壓力傳感器應用

壓力傳感器是工業實踐、儀器儀表控制中最為常用的一種傳感器，并廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

?

1954年C.S.史密斯詳細研究了硅的壓阻效應，從此開始用硅制造壓力傳感器。早期的硅壓力傳感器是半導體應變計式的。后來在N型硅片上定域擴散P型雜質形成電阻條，并接成電橋,制成芯片。此芯片仍需粘貼在彈性元件上才能敏感壓力的變化。

采用這種芯片作為敏感元件的傳感器稱為擴散型壓力傳感器。這兩種傳感器都同樣采用粘片結構，因而存在滯后和蠕變大、固有頻率低、不適于動態測量以及難于小型化和集成化、精度不高等缺點。

70年代以來制成了周邊固定支撐的電阻和硅膜片的一體化硅杯式擴散型壓力傳感器。它不僅克服了粘片結構的固有缺陷，而且能將電阻條、補償電路和信號調整電路集成在一塊硅片上，甚至將微型處理器與傳感器集成在一起，制成智能傳感器。

這種新型傳感器的優點是:頻率響應高,適于動態測量;體積小，適于微型化；精度高，可達0.1～0.01％；靈敏高,比金屬應變計高出很多倍，有些應用場合可不加放大器；無活動部件，可靠性高，能工作于振動、沖擊、腐蝕、強干擾等惡劣環境。其缺點是溫度影響較大、工藝較復雜和造價高等。

壓力傳感器的種類繁多，如電阻應變片壓力傳感器、半導體應變片壓力傳感器、壓阻式壓力傳感器、電感式壓力傳感器、電容式壓力傳感器、諧振式壓力傳感器及電容式加速度傳感器等。

但應用最為廣泛的是壓阻式壓力傳感器，它具有極低的價格和較高的精度以及較好的線性特性。這種傳感器采用集成工藝將電阻條集成在單晶硅膜片上,制成硅壓阻芯片,并將此芯片的周邊固定封裝于外殼之內，引出電極引線。

壓阻式壓力傳感器又稱為固態壓力傳感器，它不同于粘貼式應變計需通過彈性敏感元件間接感受外力，而是直接通過硅膜片感受被測壓力的。硅膜片的一面是與被測壓力連通的高壓腔，另一面是與大氣連通的低壓腔。

硅膜片一般設計成周邊固支的圓形，直徑與厚度比約為20～60。在圓形硅膜片N型定域擴散4條P雜質電阻條,并接成全橋，其中兩條位于壓應力區，另兩條處于拉應力區，相對于膜片中心對稱。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上擴散制作電阻條，兩條受拉應力的電阻條與另兩條受壓應力的電阻條構成全橋。

在航天和航空工業中壓力是一個關鍵參數,對靜態和動態壓力,局部壓力和整個壓力場的測量都要求很高的精度。壓阻式傳感器是用于這方面的較理想的傳感器。例如,用于測量直升飛機機翼的氣流壓力分布，測試發動機進氣口的動態畸變、葉柵的脈動壓力和機翼的抖動等。

在飛機噴氣發動機中心壓力的測量中，使用專門設計的硅壓力傳感器,其工作溫度達500℃以上。在波音客機的大氣數據測量系統中采用了精度高達0.05％的配套硅壓力傳感器。在尺寸縮小的風洞模型試驗中，壓阻式傳感器能密集安裝在風洞進口處和發動機進氣管道模型中。

單個傳感器直徑僅2.36毫米，固有頻率高達300千赫,非線性和滯后均為全量程的±0.22％。在生物醫學方面,壓阻式傳感器也是理想的檢測工具。已制成擴散硅膜薄到10微米,外徑僅0.5毫米的注射針型壓阻式壓力傳感器和能測量心血管、顱內、尿道、子宮和眼球內壓力的傳感器。是一種用于測量腦壓的傳感器的結構圖。

壓阻式傳感器還有效地應用于爆炸壓力和沖擊波的測量、真空測量、監測和控制汽車發動機的性能以及諸如測量槍炮膛內壓力、發射沖擊波等兵器方面的測量。此外，在油井壓力測量、隨鉆測向和測位地下密封電纜故障點的檢測以及流量和液位測量等方面都廣泛應用壓阻式壓力傳感器。

隨著微電子技術和計算機的進一步發展，壓阻式傳感器的應用還將迅速發展。
