應變式測力傳感器是由彈性體、應變片、膠粘劑、防護涂層、補償線路等部分組成的，其應變傳遞路徑是：彈性體→膠粘劑→應變片敏感柵→覆蓋層→防護涂層，構成一個有別于應變片本身的更復雜的系統。若把粘貼于彈性體上的應變片暫稱為應變片裝置（strain gage installation），其典型結構如圖所示。

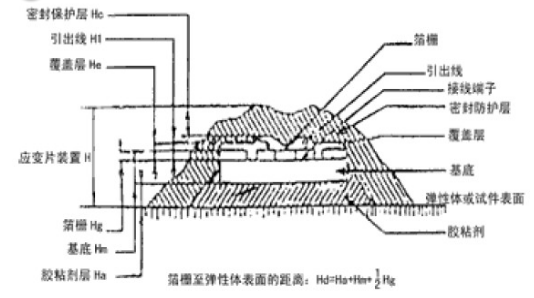

典型的應變片裝置的剖面圖?：

應變式測力傳感器的原理

應變式測力傳感器的原理分析以CYL型應變式測力傳感器為例。

CYL型應變式測力傳感器是利用電阻應變原理構成，粘貼在傳感器彈性體上的高檔箔式應變片組成全橋電路。當受到載荷作用時，彈性體產生變形，應變片也相應感受應變，從而使電橋失去平衡，并輸出與作用力大小成正比的電信號。

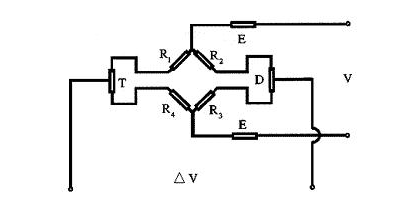

為了減少溫度對傳感器性能的影響，在電橋線路中增加了溫度零漂補償電阻T，溫度靈敏度補償電阻E和平衡電阻D，下圖為CYL型應變式測力傳感器電路系統原理圖:

應變式測力傳感器的參數

　　型號：WPL803

　　量?程：0.5、1、1.5、2、2.5、3.5 (t)

　　精度等級：?C2、C3

　　綜合誤差：(%F.S) 0.03/0.02

　　靈?敏?度：3.0±0.03(mV/V)

　　非?線?性：0.03、0.02(%F.S)

　　滯?后：0.03、0.02(%F.S)

　　重?復?性：0.02、0.01(%F.S)

　　蠕?變：0.03、0.02 (%F.S/30min)

　　零點輸出：±1 (%F.S)

　　輸入阻抗：350±3 (Ω)

　　輸出阻抗：350±10 (Ω)

　　絕緣電阻：≥5000(100VDC) (MΩ)

　　激勵電壓：9～12 (VDC)

　　溫度補償范圍：-10 ～ +40 (℃)

　　使用溫度范圍：-20 ～ +55 (℃)

　　零點溫度影響：0.02(%F.S/10℃)

　　靈敏度溫度影響：0.02(%F.S/10℃)

　　安全過載范圍：150 (%F.S)

　　極限過載范圍：200 (%F.S)

　　防護等級?IP67/IP68

　　電?纜?線：?四芯屏蔽電纜RWP4×12-3m

　　接線方法：?輸入(電源) + ： 紅色；輸入(電源) - ： 黑色；輸出(信號) + ： 綠色；輸出(信號) - ：白色

? ? 應變式測力傳感器的使用保養

　　應變式測力傳感器的使用及保養要值得關注，以下是以CYL型應變式測力傳感器為例來對其進行分析。

　　1.靜態校準：

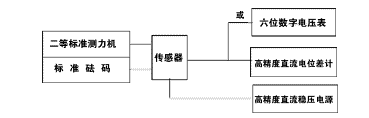

　　CYL型應變式測力傳感器精度較高，需用標準力源定期校準，一般6個月一次為宜，校準按下圖：

　　2.傳感器測量或校準時，須通電預熱15min，然后預載三次。供橋直流穩壓電源穩定度應不低于0.01%。

　　3.傳感器與數字電壓表、電位差計、測力儀、各種應變儀和記錄儀配用，作力的測量和記錄。在遠距測量時上述各環節均需接地，連接電纜線盡量縮短和固定，遠離噪聲源。

　　4.傳感器通過插頭座與供橋電源和二次儀表連接。下圖為接線圖。

?

　　5.傳感器量程選擇建議按額定載荷的80%選用，使用量程的下限值應盡量大于額定載荷的20%，如需幾個傳感器并聯使用(如大噸位電子秤)可按下式選擇:

　　G=P/N

　　式中：P-電子秤額定總載荷 。 N-并聯使用傳感器個數 。 G-單個傳感器量程

　　如按上式選用量程G，不在系列規格內，可選用靠近該量程規格。傳感器有50%的過載能力，但使用時盡量不要超過滿量程。

　　6.傳感器不使用時，應存放在溫度為10～35℃，相對濕度不大于85%，無酸、堿和無腐蝕性氣體庫房內。
